圖 1 UP專利商標

（二）  工作原理
Attritor是一種帶研磨介質的磨機，通常被稱為攪拌式研磨機。其攪拌軸帶動研磨介質攪動，使得研磨介質處于內部多孔類型無規則的狀態 ，也稱動力學多孔性。
在這種狀態下，磨介和顆粒之間產生碰撞和剪切，以及不規則的運動，從而把顆粒打碎。（見圖2）

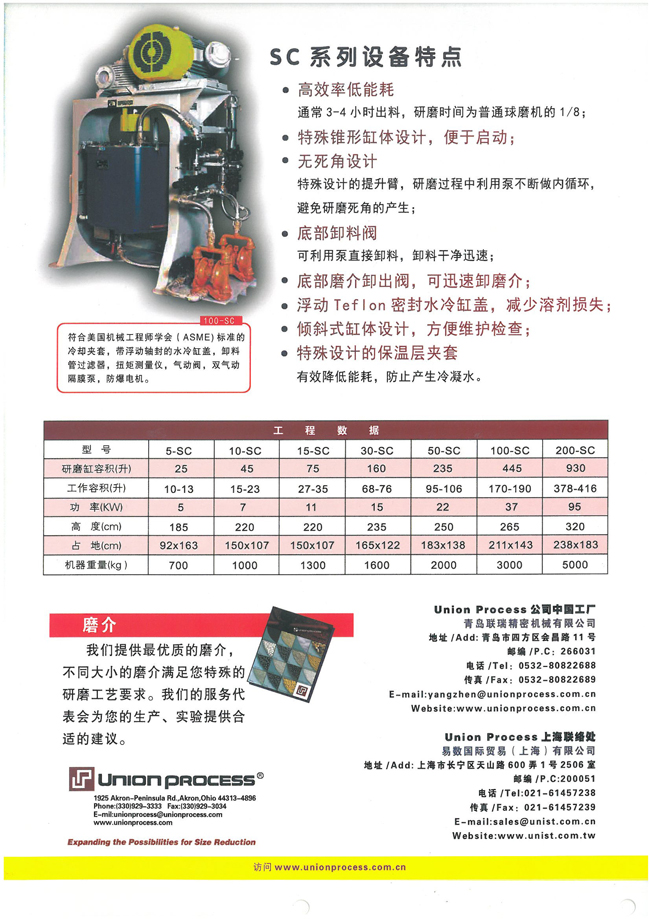

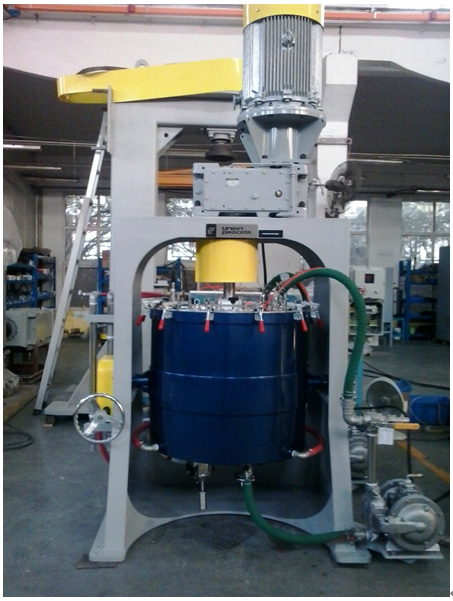

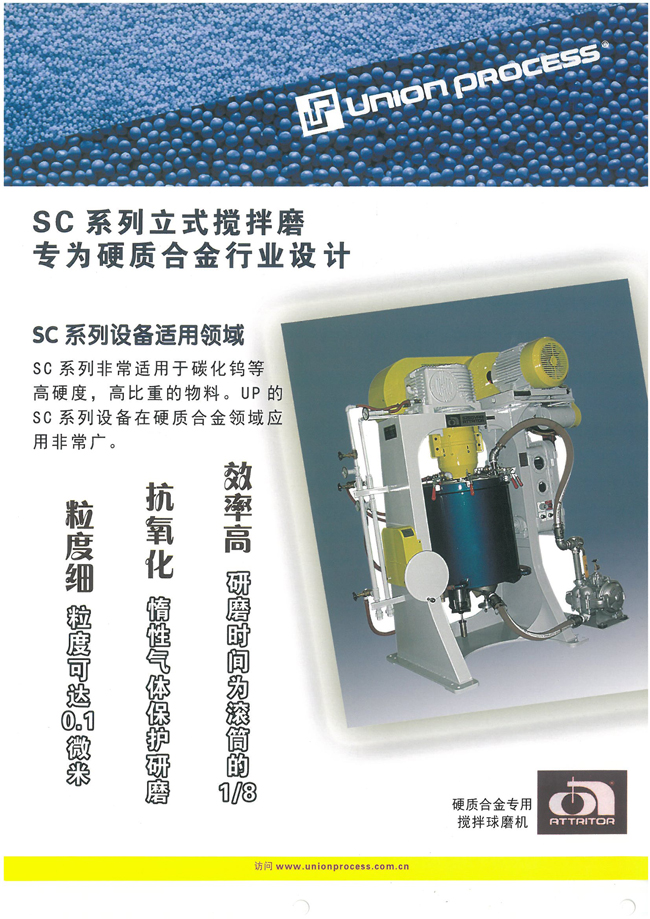

（三）立式批量式濕法硬質合金專用攪拌磨SC系列特點：

SC系列是UP公司專為研磨碳化鎢硬質合金這種高密度的物料設計的，在硬質合金領域有著很好的口碑，很多用戶都成功的使用UP的攪拌研磨機取得了很好的效益。SC系列的批量式結合內循環的研磨過程，加上一些特殊設計的部件使得UP公司提供的研磨設備的研磨效率高，出料的粒度均勻，粒度分布窄。

（四）其特點如下：
1.  攪拌器設計：具有特殊設計的攪拌器：上面是帶WC套筒的攪拌臂，以降低磨損和對物料的污染。最下面是一特殊設計的提升攪拌臂，可以將研磨缸底部的磨介和物料全部翻騰起來?？朔似渌心C底部有死角、研磨不均勻的弊病。
2.  粒度分布和研磨效率：UP的SC系列在研磨過程中使物料不斷循環，從而研磨效率
高并可得到粒度分布非常窄的的產品。與一般的球磨機需要工作十幾個小時相比，該設備數小時左右就可以達到所需的出料細度以及混合均勻的要求。
3.  缸體以及啟動力矩：由于碳化鎢的密度很大，研磨缸缸體為錐形缸體，并運用變頻技術，以保證設備能夠順暢啟動。
4.  研磨缸缸蓋：UP可以提供多種缸蓋，包括在惰性氣氛下研磨時使用的完全密閉的缸蓋和水冷缸蓋。對于研磨WC的應用，UP的帶冷卻水夾套的缸蓋，能使研磨過程中溶劑損失為最小。缸蓋還帶有浮動的Teflon軸封保持體系的密閉，防止有機溶劑的揮發損失，并起到固定轉軸的作用。
5.  冷卻水管道：冷卻水管道從一個主管道分別通向研磨缸夾套、缸蓋。在夾套的冷卻水進出口處設有溫度計，便于生產過程中的溫度控制。
6.  循環泵：UP的SC系列帶有特殊設計的雙隔膜重載型氣動隔膜泵，在研磨過程中使物料不斷循環，從而提高了研磨效率盡可能的減少了研磨死角的產生。
7.  控制系統：SC系列帶有防爆裝置，并具有變頻驅動，通常從0到最大值，方便客戶制定最佳工藝。
8.  出料：UP采用低速攪拌的同時用循環泵自動出料，因此出料干凈、徹底。
9.  更換磨介： UP在SC系列研磨缸底部加裝了一個專用磨介卸出閥。這樣的話若發生突然的長時間停電或是需要清洗磨介，就可以通過該閥門將磨介卸出，對磨介清洗或是便于重新啟動設備。
10. 閥門：UP的設備在研磨缸底部有兩個閥門。一個是磨介卸出閥。另一個是與循環線路相連接的閥門，帶有條狀格柵，可用于卸料和循環。
11. 缸體傾斜機構：帶有齒輪傾斜機構，可以方便的將缸體傾斜，便于對設備的清洗以及維護，也易于不同批次的料之間的轉換。

（五）機器品牌配置情況說明：

部件	品牌
變頻器	Siemens
電機	ABB
減速機	住友
氣動隔膜泵	Sandpiper
管道	Goodyear
軸承	FYH
聯軸器	Martin
皮帶	Optibelt
皮帶輪	Martin
機架	青島UP
缸體	青島UP
其他機械零件	青島UP
