研磨的多功能性（濕式或干式；批量式或連續式）
攪拌磨是由Andrew Szegvari博士在20世紀20年代發明的。攪拌式介質攪拌磨的最初概念就是從這里開始的。

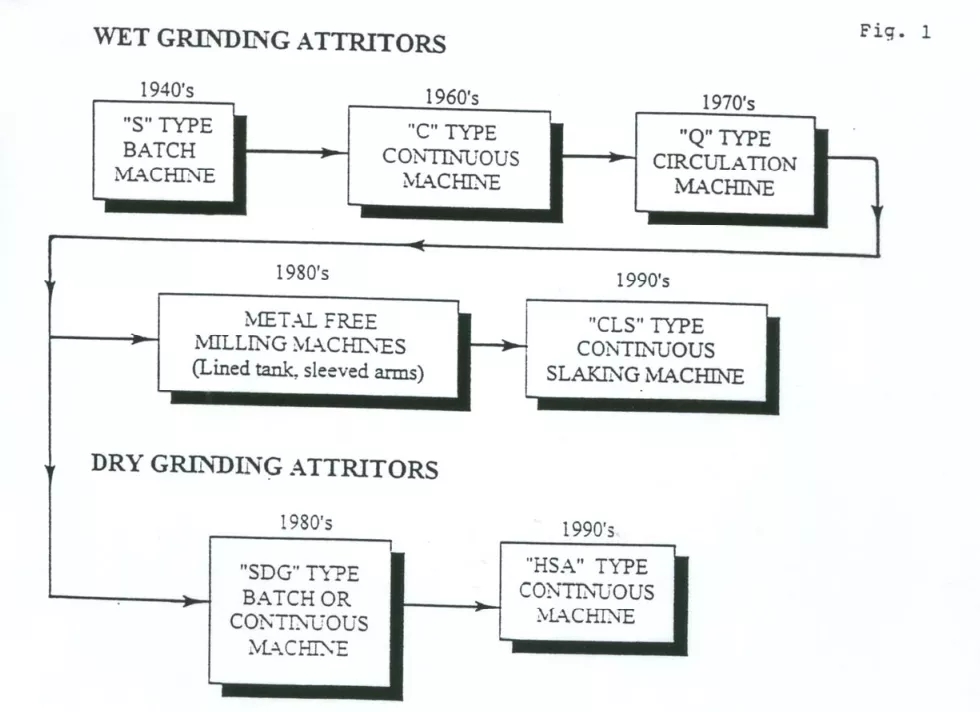

1946 年，Szegvari博士創立了自己的攪拌磨制造公司Union Process Inc.經過近50年（至今已75年）的持續研發，超細攪拌磨已成為最高效、用途最廣的研磨和分散設備之一。圖一顯示了攪拌磨多年來發展的概況。
雖然攪拌磨的種類很多（批量式、連續式、循環式、干式或濕式），但基本原理是相同的。它是一種含有內部攪拌介質的攪拌磨，因此一般稱為"攪拌式研磨機"。
這也是攪拌磨最重要的設計理念之一，即功率輸入直接用于攪拌介質以實現研磨，而不是用于旋轉或振動除介質之外的大而重的研磨缸。

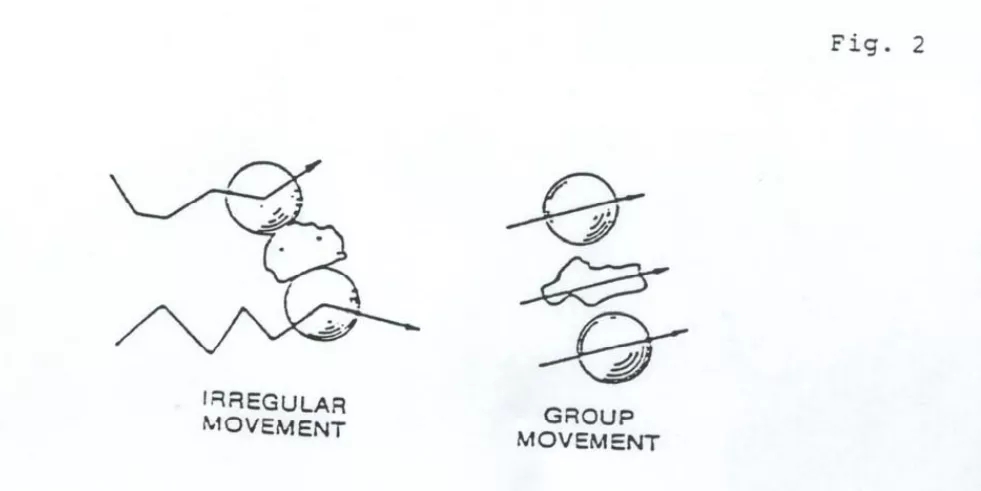

被研磨的物料被裝入或泵入裝有研磨介質的研磨缸中，然后物料和介質通過帶有一組水平臂的旋轉中心軸攪拌，使研磨介質不規則運動，如圖2所示。
一般來說，攪拌磨攪拌臂的末端速度為每秒3到5米，但HSA（新設計的高速攪拌磨）的運行速度要快4到5倍。攪拌磨使用的介質尺寸從2mm到10mm。研磨中使用的介質類型包括各種類型的鋼和陶瓷。攪拌磨的作用會產生強大的沖擊力和剪切力，這種合成的動量可以非常有效地減小尺寸，出料粒徑可達幾微米甚至亞微米，并且分布非常窄。
各種類型的攪拌磨可用于濕磨或干磨。
一系列防金屬污染的設備是專為陶瓷行業設計的。已經開發了幾種類型的陶瓷和聚合物材料，用于制造機器內部零件的攪拌棒或套筒。這些材料包括氧化鋁、氧化鋯、碳化硅、氮化硅、碳化鎢、橡膠、聚氨酯和各種塑料。
實驗型攪拌磨設計有變速驅動，可用于不同的RPM選擇。研磨缸尺寸從100ml到9.5L。
生產型攪拌磨配備變頻調速驅動——高速用于實際研磨，低速（高速的1/3）用于裝料、卸料和清潔過程。設備容量范圍35L到3800L不等。
所有研磨缸均配有冷卻或加熱用夾套。
可配備扭矩計測量輸入的能量，也可利用總功耗來監控研磨過程。
可以提供缸蓋密封，以便在惰性氣氛下進行所需的加工。

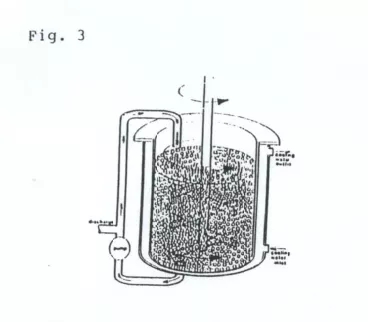

批量式攪拌磨的操作非常簡單。所有物料可直接裝入研磨缸，無需預混或預分散，由于上開式研磨缸是固定的，因此可以直接觀察該過程，并可隨時添加修改和附加物料。
最大進料粒度可達10mm，前提是物料易碎；反之，任何10目以下材料都可以在本機中加工。
物料 | 進料粒徑 | 出料細度 | 設備型號/ 研磨時間 |
鋯英砂/水 (60%固體) | 100目 | 50%＜1.08μ 90%＜3.00μ | 1-S/3小時 |
碳化硅/異丙醇 (60%固體) | -80目 | 50%＜1.55μ 90%＜3.98μ | 1-S/5小時 |
二氧化硅/水 (63.2%固體) | 60目 | 50%＜2.5μ 90%＜5μ | 200-S/3.5小時 |
稻殼灰/水 (52.5%固體) | 1毫米+ | 50%＜2.05μ 90%＜4.42μ | 200-S/3.5小時 |

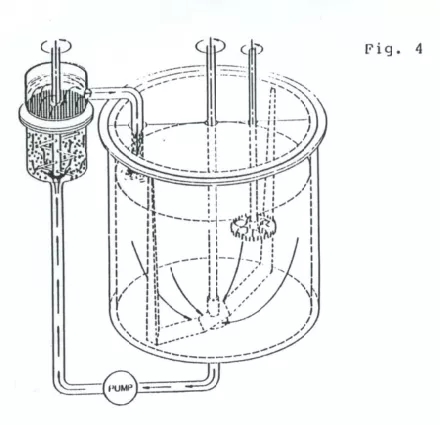

該系統由攪拌磨和儲料缸組成，儲料缸的尺寸通常為攪拌磨的10倍。

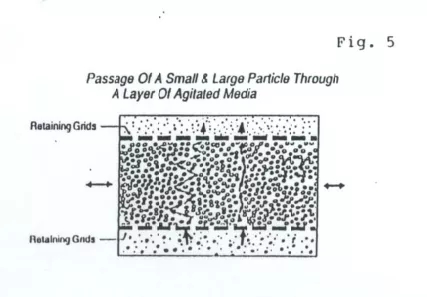

Q-攪拌磨系統的基本要求之一是高循環（或泵送）速率。至少每7-8分鐘將儲料缸中的全部物料過一次攪拌磨。在這種快速速度下，預混漿料被泵送通過密閉的格柵，磨介充當動態篩，允許細?？焖偻ㄟ^，而較粗的顆粒將被繼續研磨至更細。（見圖5）
物料 | 進料粒徑 | 出料細度 | 設備型號/ 研磨時間 |
鈦酸鋇/水 (50%固體) | 平均100μ 最大250μ | 50%＜0.49μ 90%＜2.74μ | Q-25/36.33分鐘 |
氧化鎳/水 (63.5%固體) | 325目 | 50%＜0.62μ 90%＜1.36μ | Q-100/62分鐘 |
氧化鉍/水 (50% 固體) | 150μ | 50%＜1.31μ 90%＜4.38μ | Q-2/38分鐘 |
巧克力涂層 | 380μ | 22μ | Q-50/6分鐘 |
C系列設備最適合連續生產大量物料。

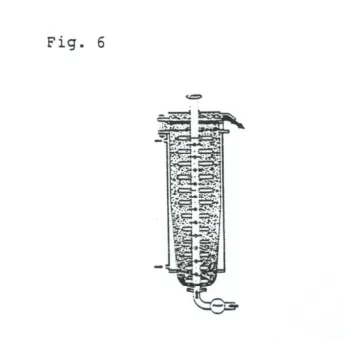

為了能夠使用這種類型的工藝，必須有一種預混良好的料漿。料漿通過高而窄的研磨缸底部向上泵送，并從缸頂部排出。
一定細度所需的停留時間由泵速控制。
連續式攪拌磨可以串聯設置，使用較大的磨介和格柵開口進行粗進料，然后使用較小的磨介進行后續操作以實現更細的研磨。
物料 | 進料粒徑 | 出料細度 | 設備型號/ 研磨時間 |
陶瓷粉末/水 (70%固體) | 6.9%+325目 | 50%＜0.5μ 90%＜1.5μ | C5/8.66分鐘 |
三水氧化鋁/水 (25%固體) | 48%+325目 | 50%＜4.11μ 90%＜10.43μ | C20/11.76分鐘 |
乳膠涂料分散液 | 100μ | 平均3-5μ | C20/5.8分鐘 |
巧克力酒 | 22%+200目 | 99.04%-200目 98.27%-325目 | C20/1.6分鐘 |

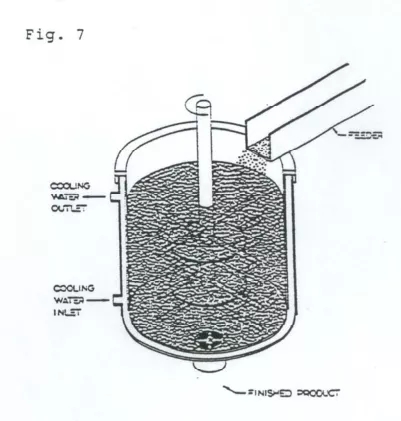

SD干式攪拌磨可用于連續和批量加工應用。在連續操作中，物料從頂部送入研磨缸，然后通過攪拌磨介將其處理至所需粒徑，并通過研磨缸底部的計量格柵排出。（見圖7）
SD攪拌磨也用于研磨分散強化金屬（DSM）。在這一過程中（稱為機械合金化或冷焊），運動孔隙使研磨介質將金屬破碎成小顆粒，并將其攪拌在一起形成團塊。通過重復該過程，將各種金屬均勻混合和分散，形成新的合金成分（DSM）。
物料 | 進料粒徑 | 出料細度 | 設備型號/ 批次時間或處理率 |
玻璃粉 | -25目 | 50%＜3.47μ 90%＜9.52μ | 30SD/2小時20分鐘 |
氧化鋯 | 4-20目 | 中值3.15μ | 200SD/2小時20分鐘 |
鐵氧體 | 6.9μ F.S.S. | 1.9μ F.S.S. | 100SD/800磅/小時 |
離子交換樹脂 | 1/16"顆粒 | 平均4.36μ | 200SD/25分鐘 |
HSA高速攪拌磨通常用于連續模式。利用離心力，物料從頂部送入攪拌磨并從底部排出。HSA系列設備適用于將較小粒徑（通常為40目）的材料送入機器以得到微米級的最終產品。
物料 | 進料粒徑 | 出料細度 | 設備型號/處理率 |
碳酸鈣 | 90%+325目 | 50%＜2.28μ 90%＜5.81μ | HSA30/500 磅/小時 |
硫酸鋇 | 325目 | 50%＜2.82μ 90%＜9.88μ | HSA30/1000 磅/小時 |
浮石 | 270-325目 | 50%＜4.83μ 90%＜11.33μ | HSA30/750 磅/小時 |
滑石粉 | 200目 | 45%＜1μ 61.4%＜2μ 78.8%＜4μ | HSA30/580 磅/小時 |
* 快速高效的細磨。
* 通用且簡單的工藝。
* 低能耗。
* 良好的溫度控制。
* 低維護。
* 更小的廠房面積要求。
*最有效地用于精細研磨（最終產品-200目至亞微米）。
*在攪拌磨中加工的物料的進料粒徑通常應小于攪拌磨磨介直徑。
*濕磨對于大多數需要亞微米以下顆粒的產品是必要的。
*為特定產品的無污染研磨提供合適類型和尺寸的磨介。
*干磨工藝確實會產生高達300-350℉的內部熱量。
