前言



1945年作為立式攪拌磨的發明人，在美國俄亥俄州的Akron成立了Union Process Inc.，攪拌研磨技術成為Union Process 公司的起點。



2005年，美國Union Process（美國UP）進入了中國成立外資企業：青島聯瑞精密機械有限公司(美國UP青島工廠)，致力于設計研發生產“立式攪拌磨&臥式砂磨機”，可提供真空、惰性氣體保護、低溫液氮、防爆等特殊工況研磨，至今已有76年超細研磨、分散、混料和自動化產線的設備經驗，擁有完備的實驗室，向客戶提供全方面的本地化實驗服務，包含從微米級的粉體研磨和檢測，滿足您在產品精細研磨方面的需求。美國UP設備在硬質合金、先進陶瓷、納米材料、片狀金屬粉、磁性材料等領域應用廣泛，被世界公認為研磨或分散系統中十分有效的設備。



美國UP作為粉末冶金、先進陶瓷和硬質合金攪拌球磨設備的全球?qū)I(yè)制造商，誠邀各位屆時蒞臨展位（B241）參觀交流。

推薦產品

特點

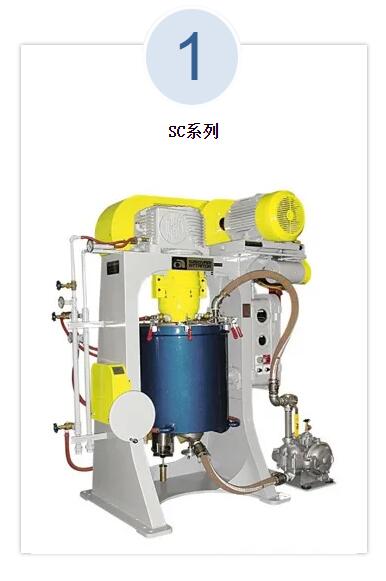

l 特殊設計的SC系列研磨機適用于研磨像碳化鎢（WC）這樣的高密度材料。

l SC系列研磨缸的容積為25升至930升，功率為5.5KW至110KW。這種高效的研磨機具有錐形研磨缸，從而減少攪拌臂底部攪拌臂的負荷，便于啟動。特殊設計的提升臂可將研磨缸底部的磨介和物料提升上來，防止出現死角。帶有WC套筒的攪拌臂可以減少攪拌臂的磨損和對產品的污染。

l 研磨缸底部設有一個球形卸料閥，以及能方便卸出研磨介質的斜槽。帶有浮動Telflon密封水冷缸蓋，能最大限度的減少溶劑的損失。

l 在研磨缸上設有一個蝸輪蝸桿傳動裝置，能使研磨缸傾斜，便于拆卸或檢查攪拌主軸和更換研磨介質。各型號均配有循環泵系統，用于研磨時物料的循環及卸料。



特點

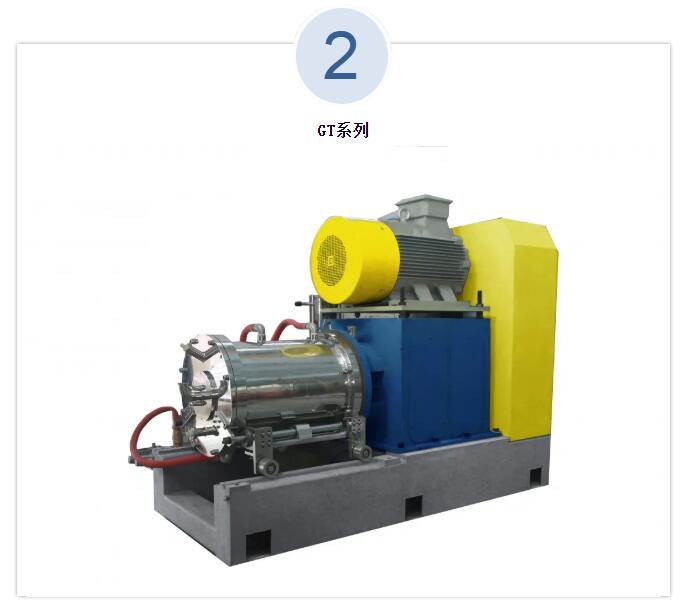

l 出料粒度細：可將物料研磨到100nm以下，甚至更細。

l 研磨效率高：特殊設計的“TEETH”研磨結構，剪切效果佳，破碎力強。多組排列，發力點更多，能量分布更加均勻，產品粒度分布更窄。

l 圓周出料：面積大，轉速越高出料越快，不存料，防止金屬污染。

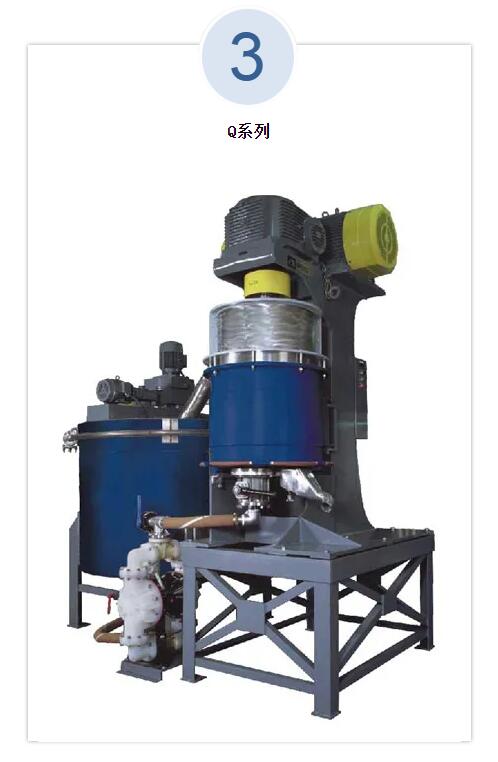

循環式攪拌磨以攪拌磨和一預混缸配合，利用泵做快速循環物料，通常預混缸容積大約是攪拌磨的十倍。磨介填充在攪拌磨中。攪拌磨中還裝有卸料格柵。格柵可允料漿通過，將磨介攔住。



快速的泵速是該系統的關鍵。預混缸內的物料每7-8分鐘就會全部通過攪拌磨研磨一次，每小時就有8次。這樣就保證了更快的研磨，同時又可得到很窄的粒度分布。



上述現象可由優先研磨理論得以解釋。攪拌磨工作時，研磨室內的磨介層因?yàn)閿嚢枳饔?ldquo;形成”一旋轉的篩網。料漿由底部進入并通過研磨室的過程中，已經被磨細的顆粒會很快通過，較粗的顆粒則會在研磨室中滯留較長的時間，從而得到充分的研磨而變細。料漿多次通過研磨室，最終所有物料都達到一致的細度。



Q系攪拌磨通常使用Ф2.4-6.3毫米的磨介?？梢允倾t鋼、碳鋼、滑石或氧化鋯球。



特點



l 研磨速度快，粒度分布窄。

l 連續不間斷大規模生產。

l 優良的溫度控制。

l 操作簡單、安全。

l 維護簡單，省電。



應用



顏料、調色劑、油墨、陶瓷、農業、食品、巧克力、糖果、化工、紙張涂料、石灰石、粘土、金屬氧化物、鐵氧體、礦物、煤、硫磺分散。

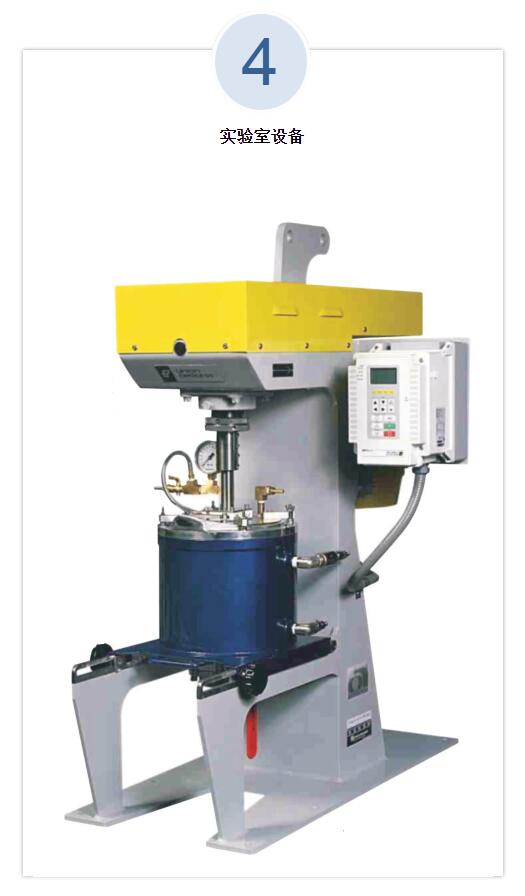

工作原理



攪拌磨運用了攪動球磨的原理，工作簡單而有效。工作時，物料和磨介在研磨缸中因?yàn)槭艿礁咚俎D(zhuǎn)動的攪拌軸和攪拌棒的攪動作用，而形成不規則的運動。物料在磨介施加的剪切力和沖擊力的雙重作用下受到高效的研磨作用，從而達到微米級、亞微米級的細度，同時粒度分布高度集中。



攪拌磨比傳統的滾動球磨效率快10倍；同時結構緊湊，采用立式布置，因而占地很少；使用攪拌磨時，物料的預混合不是必需的。在研磨的任意時間內均可向研磨的物料中加入其他成分或是從研磨的物料中取樣。



攪拌磨可使用的磨介有：鉻鋼、不銹鋼、碳鋼、碳化鎢和陶瓷球。



特性



攪拌磨可以方便而經濟地改裝或增配多種選件或附件。用戶可根據實際需要選擇干法或濕法研磨工藝；可以采用惰性氣氛保護；能控制工作時的溫度；工作時能方便地改變磨機的轉速；通過選擇適合類型和尺寸的磨介能消除產品受污染的難題；可獲得研磨時能耗的精確信息；研磨結果重現性好，可信度高。攪拌磨非常適合于做配方、質量控制和工藝放大的研究。



優點



研磨快速、高效、有多種選裝件供選擇、靈活、重現性好、實驗結果可比例放大、不需預混物料、易于操作、維護簡單。



應用領域



高技術陶瓷、油漆、調色劑、油墨、顏料、碳化鎢硬質合金、DSM(機械法合金化)、食品、巧克力、糖果、醫藥、化工、釉料、纖維、紙張涂料、礦物/煤、金屬粉末、金屬氧化物、玻璃、農藥。

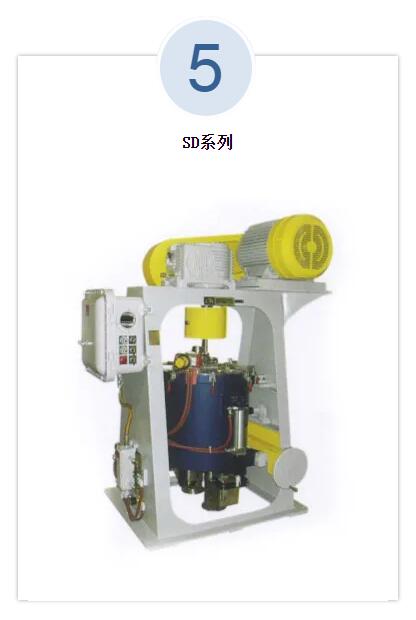

SD系列可根據工業需要，靈活的選擇連續式研磨或是批量式的研磨。在連續研磨操作中，物料從頂部進料，通過被攪攪動的介質層向下運動，直至被研磨到所需的粒度，物料最后從研磨缸底部的格柵中卸料。



在批量式研磨操作過程中，研磨到預定的時間后從底部的格柵中卸料。系統易于密封可在惰性氣氛如N2或Ar氣體下研磨。



SD型研磨機通常用于分散強化金屬（DSM）。這種加工亦稱是機械合金化或冷焊。此工藝中，介質將金屬粉碎成細小顆粒又打成凝聚體，隨后再次打碎。反復如此，不同的金屬被均勻混合及分散，形成一種新組成的合金。

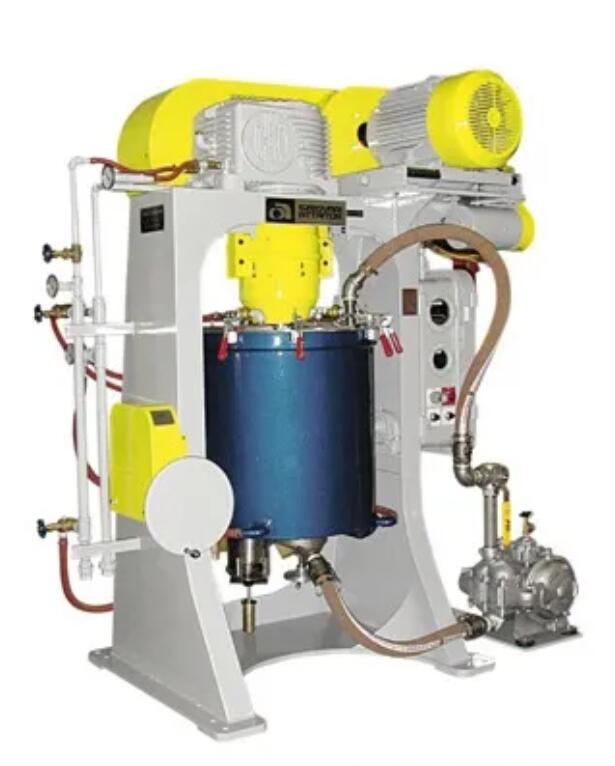

本次展覽現場的明星設備：SC系列


專為硬質合金行業設計


美國UnionProcess在本次展覽中帶來全球先進裝備—SC系列，專為硬質合金行業設計、歐美日韓等國家硬質合金企業專用設備。效率，是傳統球磨機的8-10倍；專為高密度材料設計的研磨組件，有效防止物料沉底；循環研磨更均勻；底部卸料閥和卸球閥，方便磨介球卸出；惰性氣體保護系統，可通氣保護，防止氧含量過高。


美國UP青島工廠引進世界專業技術，匯聚跨國高科技人才，以確保公司產業的穩定發展和保持長期的競爭優勢。團隊匯聚國內外專家10余人，領軍精英30余人，基層工程師60人，采用國際權威的質量體系認證，讓客戶在使用中獲得更大的質量保障，設備銷售到美洲、亞洲、歐洲等近20個國家，目前全國4個直轄市、23個省、5個自治區近100個地級市正常運行，中國軍工、科研院所、高校等重要國家科研機構分別都在使用美國UP設備進行實驗、生產。

將國際專業高端裝備引進國內是我司的使命，隨著中國制造業崛起，美國UP緊跟時代行業潮流，聚焦優勢行業，提供專業定制設計的產品，優質服務保證客戶不停機，尋找技術專家、產業聯盟以及優勢企業作為合作伙伴，互惠互利、合作共贏。
